Закладка трассы для кондиционера GREE в Москве

Цена закладки трассы кондиционера

Стоимость рассчитываем по длине каждой ветки, диаметрам медных труб, составу кабелей и маршруту дренажа. Цена погонного метра должна сопровождаться перечнем материалов: иначе сравнить две сметы невозможно. Отдельно учитываются отверстия, штробление и проверка скрываемых коммуникаций.

Единого тарифа на метр трассы в опубликованном прайсе работ нет: итоговую сумму согласуем по проекту. Для расчёта пришлите план, модель GREE, предполагаемые места блоков и сведения о стенах. Подключение блоков и запуск системы согласуются отдельно.

Что входит в закладку трассы

Это подготовка скрываемых коммуникаций до финишной отделки. Состав заказа фиксируется в смете: разметка, подготовка согласованного маршрута, прокладка труб в изоляции, межблочного кабеля и дренажа, защита выводов и проверка выполненных участков.

1. Согласуем модель и расположение обоих блоков.
2. Размечаем маршрут с привязкой к чистовым поверхностям.
3. Прокладываем коммуникации по согласованной схеме.
4. Проверяем герметичность труб и отвод воды до закрытия стен.
5. Фотографируем маршрут, маркируем и защищаем выводы.

Медные трубы для кондиционеров GREE

Диаметры обеих труб, допустимые длины и перепады высот определяются инструкцией конкретной пары блоков. Универсальной трассы «для любого GREE» нет. Для Free Match параметры проверяют отдельно по каждой ветке и по системе в целом.

Используют медные трубы для холодильных систем с требуемыми характеристиками. Каждая линия получает отдельную непрерывную теплоизоляцию; перегибы, заломы и повреждения изоляции устраняют до закрытия. Концы защищают от влаги и строительной пыли. Разъёмные соединения оставляют доступными для обслуживания.

Дренаж кондиционера

Сначала выбирают точку отвода конденсата, затем согласуют маршрут. Самотёчная линия должна иметь непрерывный уклон по требованиям оборудования, без обратных подъёмов и провисающих участков. Возможность самотёка проверяют по фактическим отметкам, а не только по плану квартиры.

Если самотёк невозможен, подбирают помпу и предусматривают доступ к ней для очистки и обслуживания. Подключение к канализации проектируют с защитой от запахов. До отделки проверяют прохождение воды и герметичность соединений; необходимые участки защищают от образования конденсата.

Электропитание внутреннего и наружного блока

Точку ввода питания определяют по электрической схеме выбранной модели GREE: нельзя заранее считать, что питание всегда подаётся на внутренний или всегда на наружный блок. Силовой кабель и межблочное соединение выполняют разные задачи.

В задании электрику фиксируют точку подключения, число жил, сечение, заземление и защиту линии по документации оборудования и проекту электроснабжения. Кабели маркируют на обоих концах; соединения и аппараты защиты должны оставаться доступными. Подключение выполняет квалифицированный специалист.

Штробление стены под кондиционер

Маршрут выбирают после проверки материала стены, скрытой проводки и других инженерных сетей. Размер канала согласуют под трубы вместе с теплоизоляцией, кабель и дренаж: сдавливать изоляцию или нарушать уклон ради узкой штробы нельзя.

Возможность работы с несущими конструкциями определяют по проекту и условиям здания. Если скрытая прокладка в стене недопустима, рассматривают монтаж за облицовкой, в коробе либо в предусмотренной зоне потолка. Пересечения с другими коммуникациями и места сверления согласуют до начала работ.

Где оставить вывод трассы

Вывод размечают по монтажной схеме конкретного внутреннего блока с учётом чистового потолка, толщины отделки, мебели и доступа к сервисным соединениям. Положение отверстия, направление выхода труб и запас длины согласуют с монтажником до штробления.

• Не размещайте вывод «примерно по центру будущего блока» без его монтажных размеров.
• Учитывайте положение дренажного выхода и доступный уклон.
• Для нескольких комнат подпишите каждую ветку у внутреннего и наружного блоков.
• Зафиксируйте расстояния от углов и проёмов, защитите концы на время ремонта.

Ошибки при закладке трассы

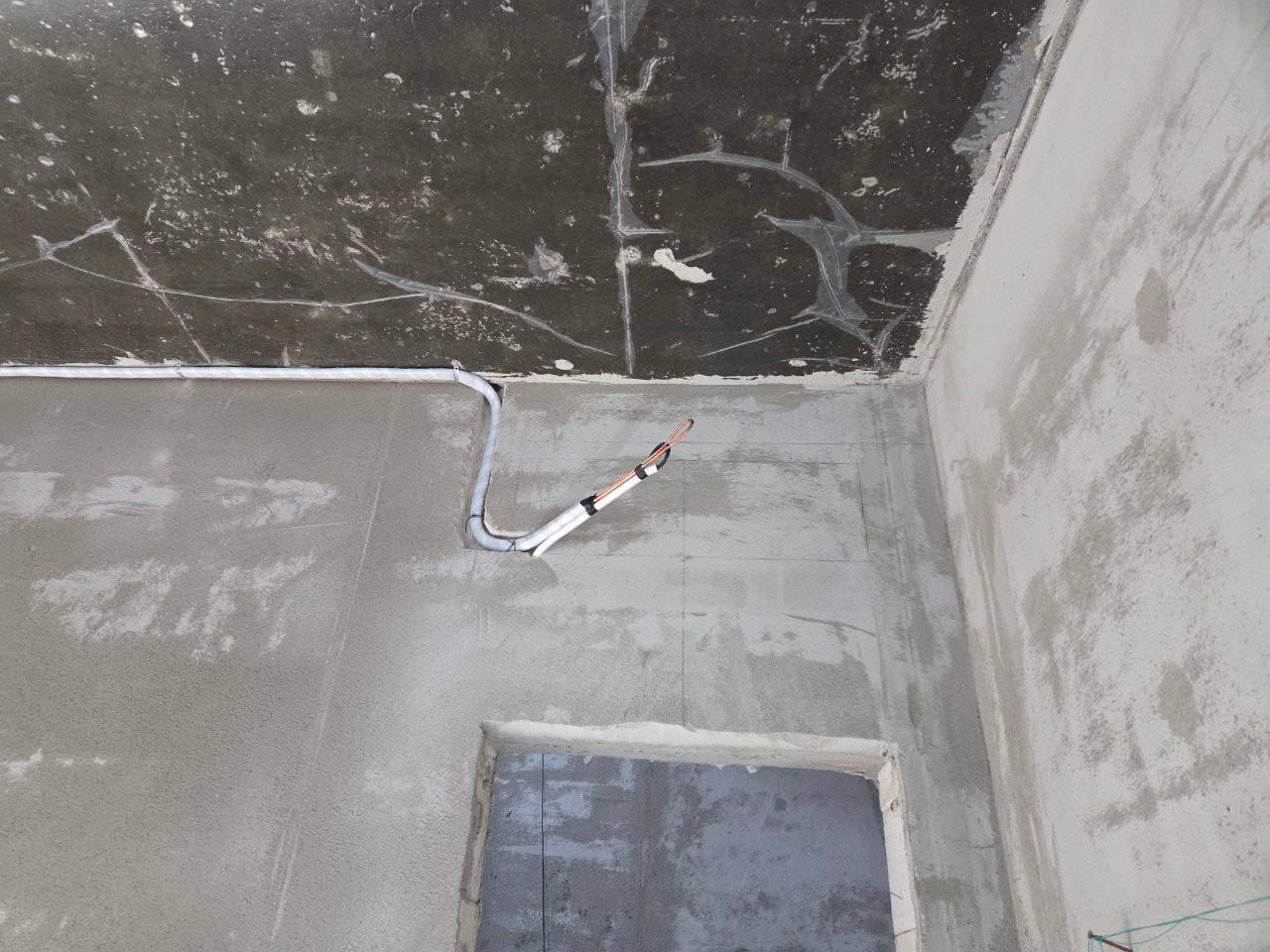

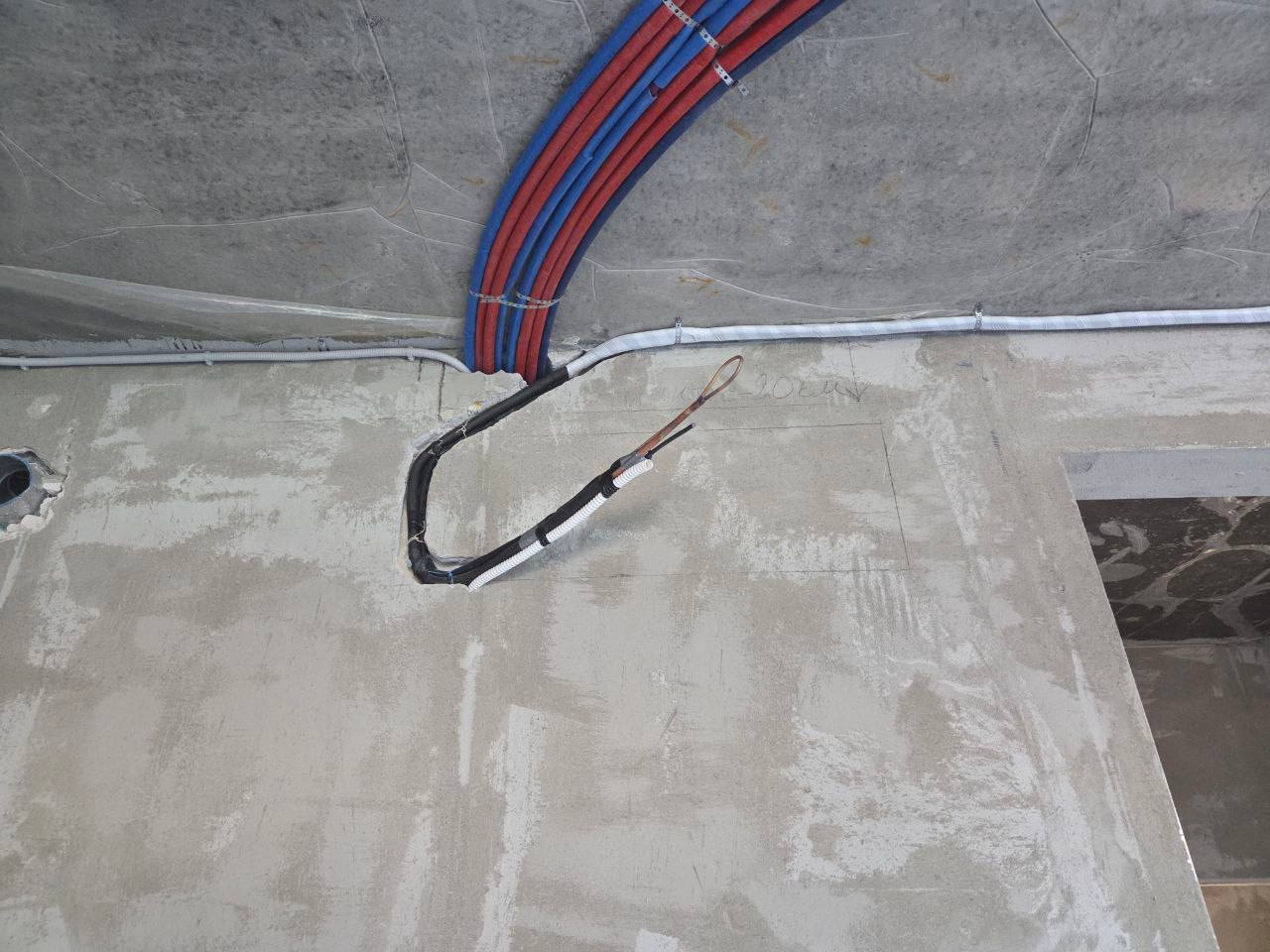

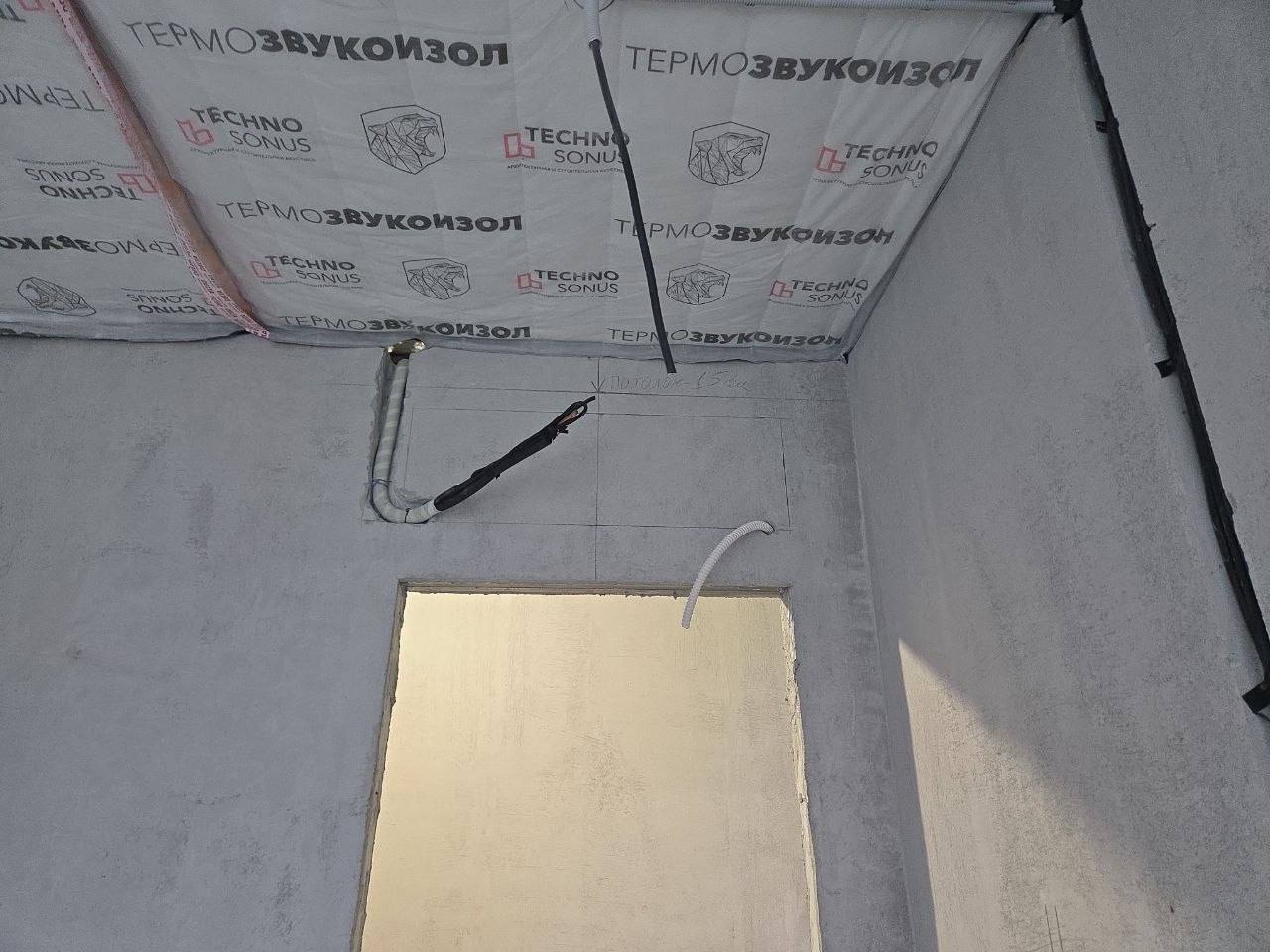

Фото готовых трасс до отделки

Реальные фотографии закладки трасс на наших объектах: прокладка коммуникаций и выводы к внутренним блокам до финишной отделки. Нажмите на снимок, чтобы открыть его в полном размере.

При приёмке нужны общий вид маршрута, крупные планы выводов, дренажа и маркировки, а также фотографии с размерами от углов и проёмов. По ним можно восстановить расположение коммуникаций после закрытия стен.

Порядок последующего подключения описан на странице установки в два этапа, а координация со строителями — в разделе подготовки кондиционера во время ремонта. Модели в подборке помогают заранее согласовать параметры трассы. Отдельный внутренний блок требует совместимого наружного блока. Компания выполняет работы с кондиционерами, приобретёнными на gree-cool.ru.
